Documentation AMI v1.0.0

Installation

Le logiciel AMI peut être téléchargé sur le site d’Active Audio ou d’APG. Une fois le fichier téléchargé, exécutez l’installateur et suivez les instructions.

Amplifiers

Les amplificateurs compatibles avec AMI apparaissent dans cette liste, qu’ils soient détectés automatiquement sur le réseau ou ajoutés manuellement. Seuls les modèles suivants sont contrôlables :

Active Audio : MPA4350, MPA4700, MPA41500
APG : DA1.4, DA2.8, DA6

Détection automatique :
– Connectez l’ordinateur au hotspot Wi-Fi de l’ampli : l’amplificateur sera automatiquement détecté.
– OU connectez l’ordinateur et l’ampli sur le même réseau local (même sous-réseau) : l’amplificateur sera détecté automatiquement.

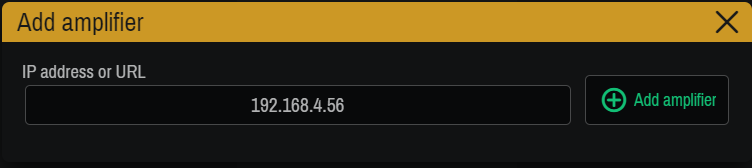

Ajout manuel :
Si aucun routeur n’est disponible ou en cas de liaison Ethernet directe, vous pouvez ajouter l’ampli grâce à son adresse IP (indiquée sur le panneau avant) via le bouton « Add amplifier ».

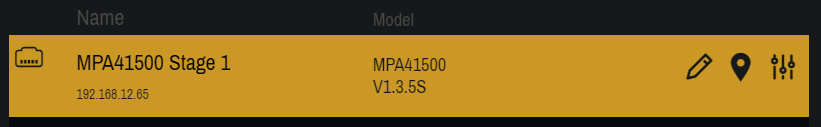

Pour chaque ampli listé, vous retrouvez :

Informations :
- Nom de l’ampli
- Adresse IP
- Modèle
- Version de firmware
Contrôles :
- Renommer l’ampli
- Localiser l’ampli
- Ouvrir l’écran de contrôle

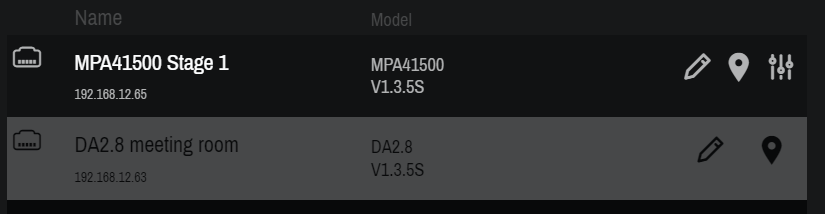

Un ampli hors ligne (déconnecté du réseau) apparaît grisé et n’est pas contrôlable tant qu’il est déconnecté.

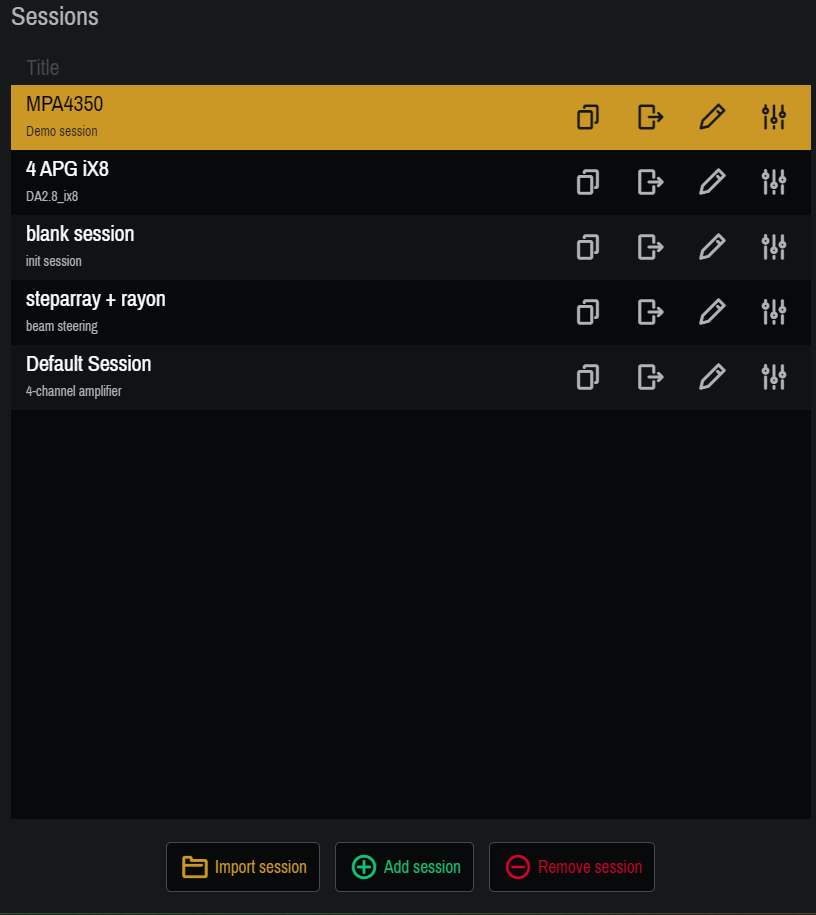

Sessions

Une session correspond à la configuration audio complète d’un ampli. La colonne « Sessions » vous permet de travailler hors ligne, pour créer, modifier, exporter ou sauvegarder ces configurations.

Voici les principales actions disponibles :

Nom de la session : identifier facilement la configuration
Description : préciser l’usage ou le contexte
Duplicate Session : dupliquer une session existante
Export (.ami) : enregistrer la session dans un fichier .ami
Rename / Edit Description : modifier le nom ou la description
Edit Offline : ouvrir la session pour éditer les paramètres audio hors ligne
Import session : charger une session depuis un fichier .ami
Add session : créer une session hors ligne vierge
Remove Session : supprimer définitivement une session

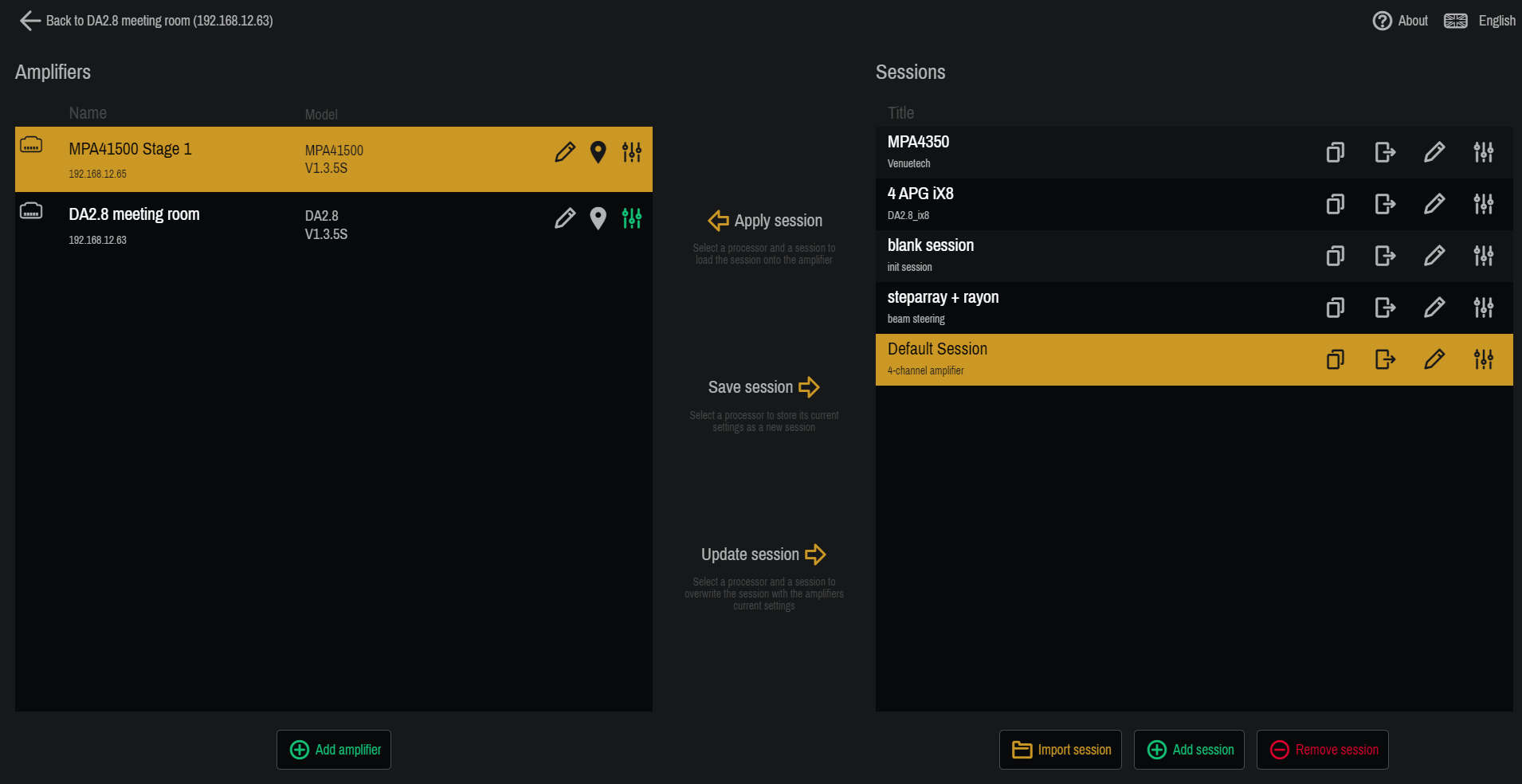

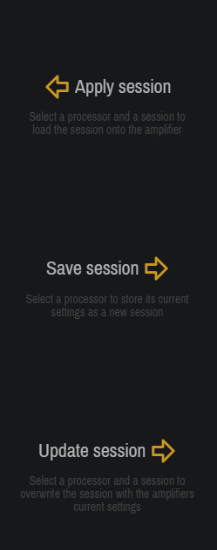

Chargement et sauvegarde

Quand vous sélectionnez simultanément une session et un ampli (en surbrillance), vous pouvez :

Apply Session : charger la configuration hors ligne dans l’ampli (cela écrase les réglages de l’ampli)
Save Session : sauvegarder la configuration de l’ampli sous forme d’une nouvelle session
Update Session : écraser une session existante avec la configuration courante de l’ampli

Avant de charger une session dans l’ampli, il est conseillé d’enregistrer au préalable les réglages actuels de l’ampli (en cas de besoin de restauration).

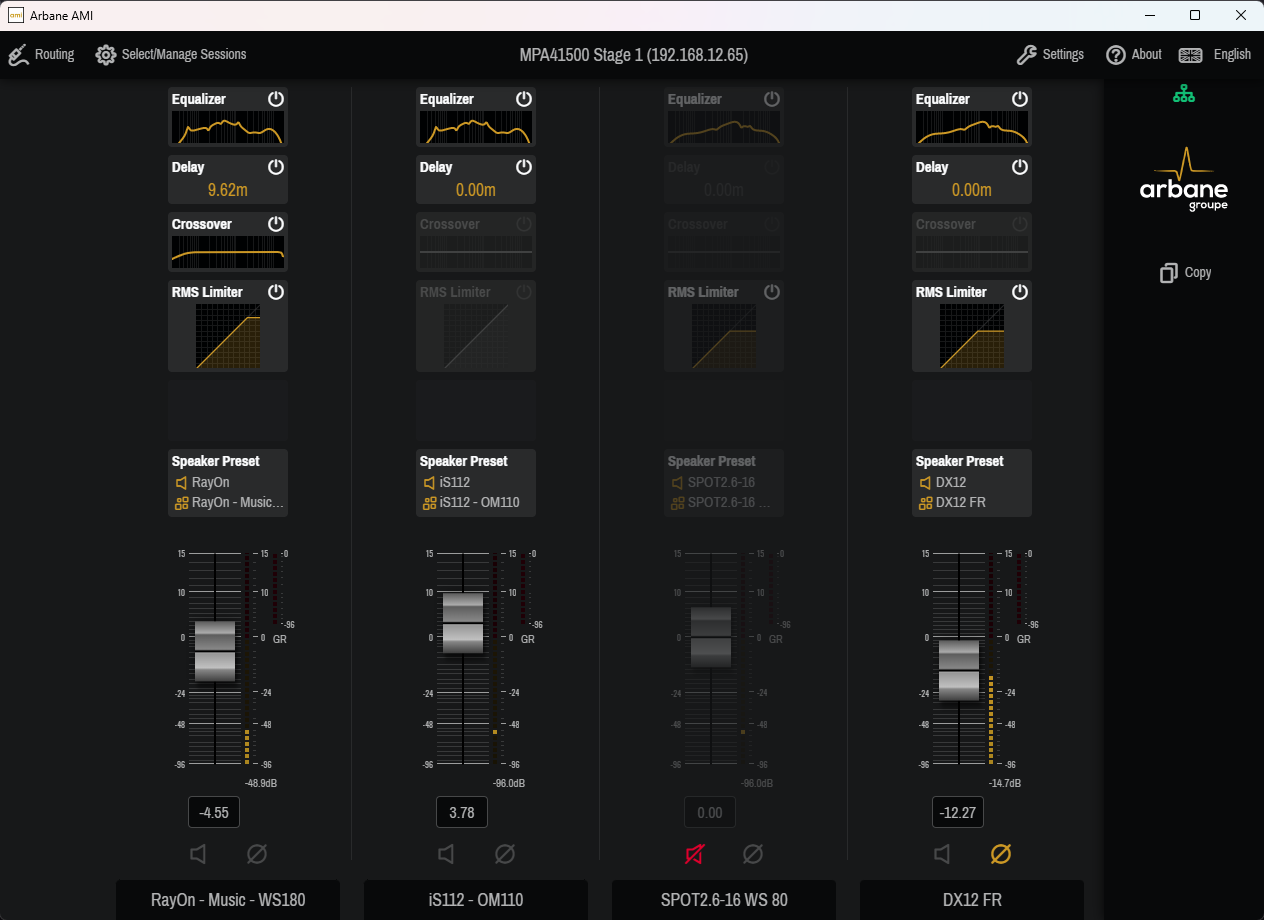

Ecran de contrôle

L’écran de contrôle d’AMI donne accès à tous les réglages audio détaillés d’un ampli. Chaque canal dispose de plusieurs modules : EQ, Delay, Crossover, Limiter, Speaker Presets, Channel Gain, Step Array (si applicable) et un mode Copy/Paste.

La vue générique affiche, sous forme de colonnes, l’ensemble des canaux de l’ampli. Chaque module (EQ, Delay, etc.) est représenté par une vignette résumant son réglage. Vous pouvez ainsi avoir, en un coup d’œil, un aperçu complet de votre configuration.

Chaque colonne représente un canal.
Chaque vignette correspond à un module (EQ, Delay, etc.).
Un clic sur la vignette ouvre l’édition détaillée du module concerné.

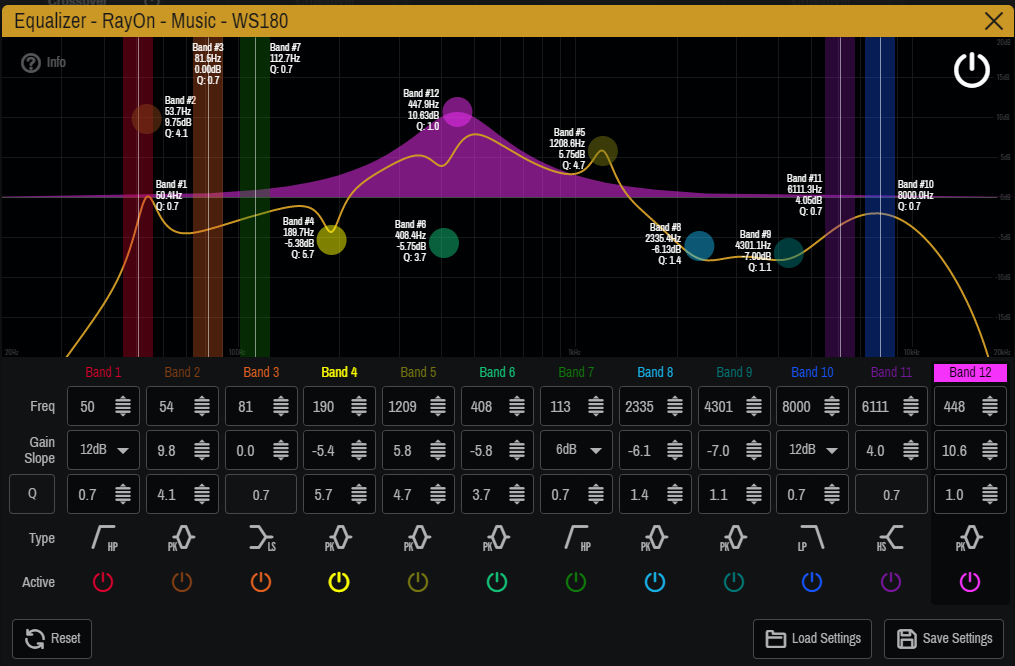

EQ

Chaque canal dispose d’un EQ paramétrique 12 bandes. Le bouton Info affiche un guide décrivant l’impact de chaque bande de fréquences.

La zone graphique montre :

La réponse en fréquence globale de l’EQ
La réponse de la bande d’EQ sélectionnée
Une poignée pour régler la fréquence et le gain
Un contrôle du facteur de qualité (Q) via la molette de la souris

Pour chaque bande d’EQ :

Type de filtre (Highpass, Lowshelf, Peak, Highshelf ou Lowpass)
Activation / désactivation de la bande
Fréquence centrale
Gain ou pente (selon le type de filtre)
Facteur de qualité (Q), exprimable en valeur standard ou en fraction d’octave

Reset permet de réinitialiser l’EQ (flat).
Load Settings / Save Settings : import/export des paramètres au format JSON.
Le bouton ON/OFF bypass l’EQ complet.

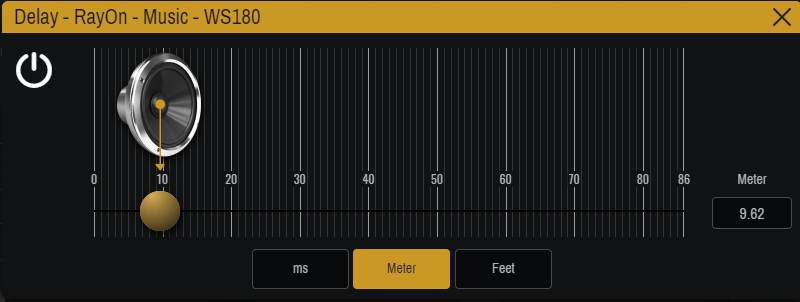

Delay

Chaque canal de l’ampli comporte un délai ajustable de 0 à 250 ms. L’affichage peut être commuté en millisecondes, en mètres ou en pieds pour faciliter la configuration.

Exemples d’usage :

Alignement temporel entre plusieurs enceintes pour un meilleur rendu sonore
Compensation des décalages de placement physique des haut-parleurs

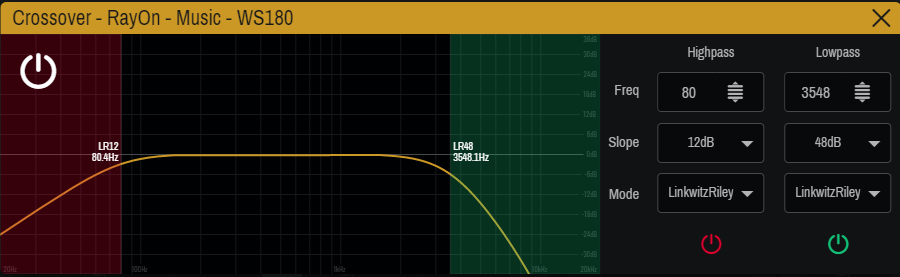

Crossover

Chaque canal de l’ampli comporte un crossover composé d’un filtre passe-haut et d’un filtre passe-bas. On peut activer ou désactiver ces filtres indépendamment.

Fréquence de coupure : chaque filtre peut avoir sa propre fréquence
Type de filtre : Bessel, Linkwitz-Riley, ou Butterworth
Pente : dépend du type de filtre choisi (ex. 12 dB/oct, 24 dB/oct, etc.)

Le bouton Bypass en haut à gauche permet de désactiver l’ensemble du crossover.

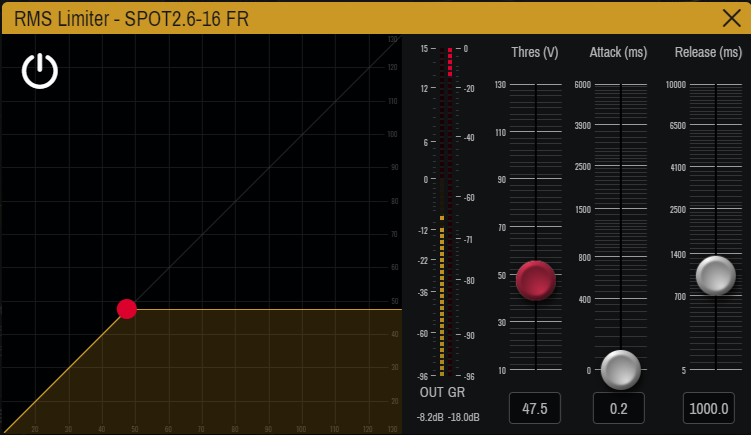

Limiter

Chaque canal dispose d’un limiteur RMS pour protéger les haut-parleurs et contrôler la dynamique.

Threshold (en Volts) : détermine à partir de quel niveau le signal est compressé
Attack : temps de réaction du limiteur (en ms)
Release : temps de relâchement (en ms)
Bypass : désactive le limiteur

Le graphique associé affiche le niveau de sortie ainsi que la réduction de gain en temps réel. Le threshold peut aussi être ajusté directement depuis ce graphe (selon l’interface).

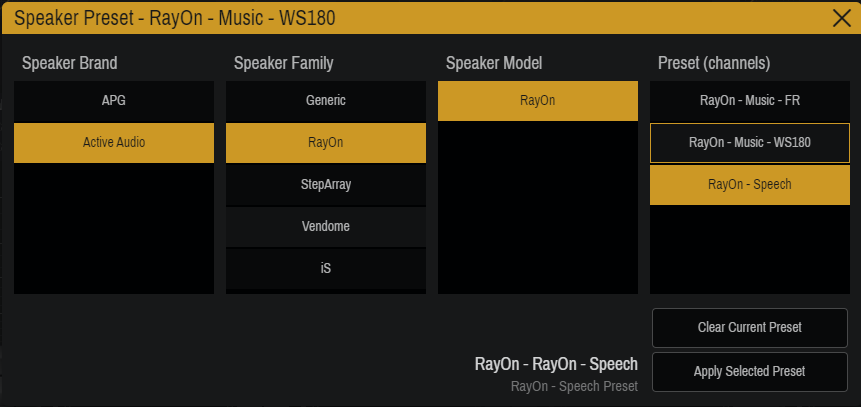

Speaker Presets

Le module Speaker Presets permet de sélectionner un réglage adapté à l’enceinte branchée sur un canal. Par défaut, si aucun preset n’est sélectionné (No Selection), le canal est mis en sourdine (mute) pour éviter tout risque de signal inapproprié.

Principaux contrôles :

Clear current Preset : désactive le preset en cours, le canal repasse en mute. Un deuxième click est nécessaire pour confirmer la suppression du preset
Apply Selected Preset : charge le preset sur le canal, il est préférable de le faire avant de raccorder physiquement les enceintes

Le navigateur de presets vous permet de sélectionner les réglages de haut-parleurs, classés par marque/modèle et usage. Le champ Description indique ses caractéristiques et son usage recommandé.

Presets multicanaux

Certains presets gèrent plusieurs canaux (ex. sub cardio, line array multi-voies, enceintes colonnes Step Array). Dans ce cas, AMI fusionne les canaux concernés et applique les réglages audio appropriés. Les canaux fusionnés apparaissent en surbrillance dans l’interface. Un message d’information indique quels canaux sont occupés par le preset.

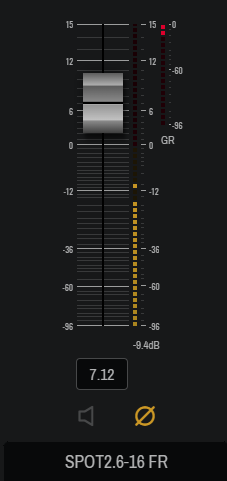

Channel Gain

La section Channel Gain vous permet de régler le niveau de sortie de chaque canal et d’accéder aux commandes essentielles :

Fader de gain : Ajuste le niveau de sortie du canal. Si l’interface est trop réduite, seul un champ numérique s’affiche ; cliquez dessus pour faire apparaître le fader.
Mute : Coupe le signal du canal.
Inversion de phase : Inverse la polarité du signal.
VU-mètre de sortie : Affiche le niveau de sortie en temps réel.
Mètre de réduction de gain (si un module de limitation ou de traitement dynamique est actif)
Nom du canal : Cliquez sur le nom pour le renommer.

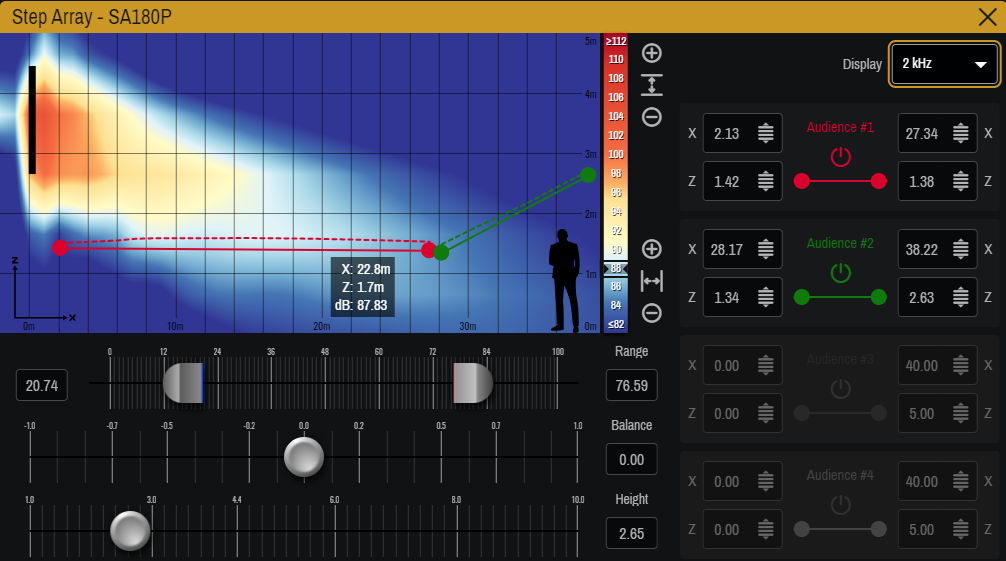

Step Array

Le module Step Array apparaît lorsqu’un preset dédié est chargé sur un canal. Il s’agit d’une technologie de directivité brevetée (DGRC) par Active Audio, permettant de piloter précisément le faisceau sonore dans les lieux réverbérants ou acoustiquement complexes.

Simulation acoustique

La simulation montre la dispersion verticale de l’enceinte pour différentes bandes de fréquences : Full Range, Voice Range, 250 Hz, 500 Hz, 1 kHz, 2 kHz, 4 kHz, 8 kHz. Les paramètres Range et Balance influent sur la couverture sonore, en renforçant la zone proche ou éloignée.

Vous pouvez également régler la hauteur de la colonne (Height) en déplaçant le rectangle noir sur le graph ou via le slider prévu.

Jusqu’à quatre plans d’écoute (audiences) peuvent être définis pour analyser la couverture :

Activez/désactivez chaque plan d’écoute selon vos besoins.
Modifiez les coordonnées X et Z de chaque plan en les déplaçant sur le graphe ou via les champs numériques.
La courbe au-dessus du plan illustre le niveau sonore : plus la courbe s’éloigne du plan, plus le niveau est élevé.

Contrôles de directivité

Range : ajuster la portée vers la zone proche (poignée gauche) ou la zone éloignée (poignée droite).
Balance : renforcer le niveau pour les auditeurs proches ou lointains afin d’homogénéiser la diffusion.

Par exemple, si l’enceinte est très proche d’un micro, on peut réduire le niveau dans la zone proche pour éviter le Larsen, et limiter la portée sur les murs du fond pour réduire les réflexions.

Pour en savoir plus sur la technologie Step Array (DGRC), consultez le site Active Audio.

Copy Paste

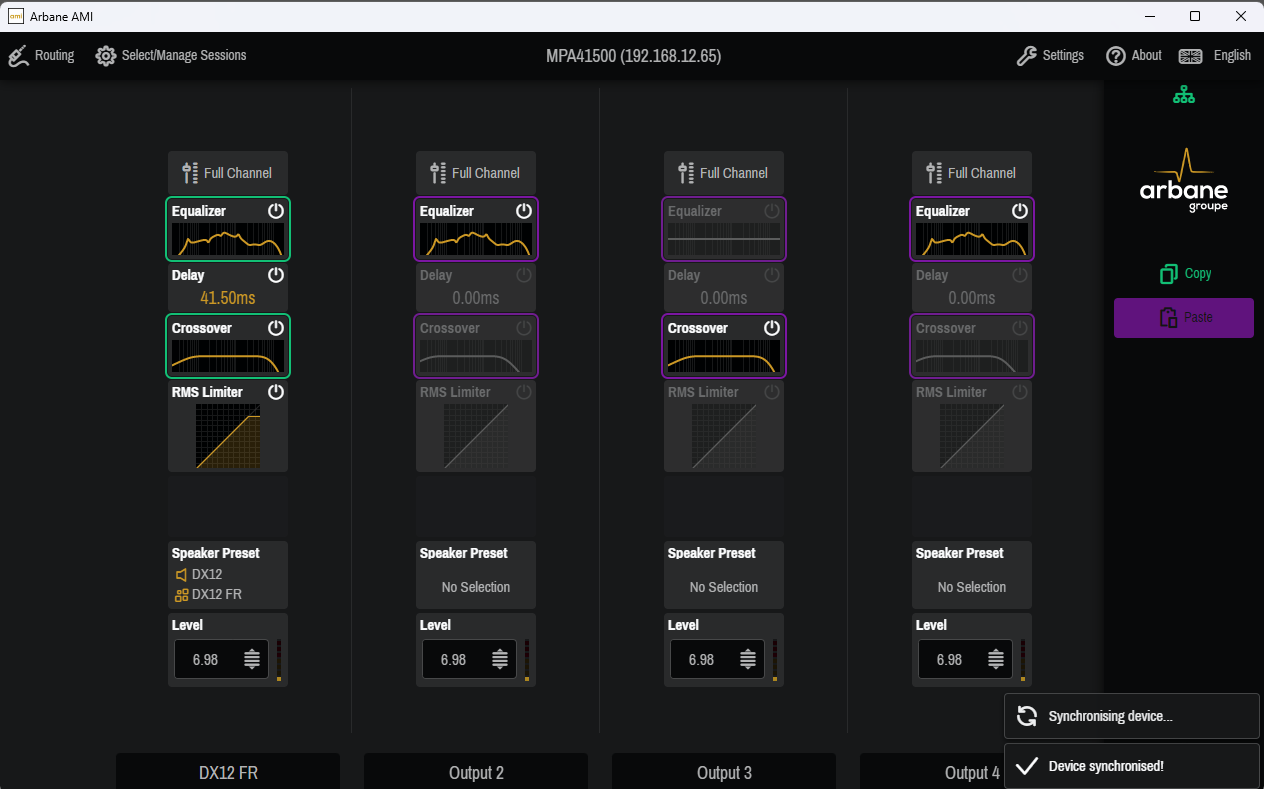

Le mode Copy/Paste permet de dupliquer le paramétrage d’un ou plusieurs modules audio d’un canal vers un autre, sans avoir à reconfigurer chaque module manuellement.

Fonctionnement général

Cliquez sur l’icône Copy pour entrer en mode copie.
Sélectionnez les modules que vous souhaitez copier (EQ, Limiter, etc.).
Les modules copiés apparaissent en surbrillance (vert).
Cliquez sur l’icône Paste pour coller sur un (ou plusieurs) autre(s) canal(aux). Les zones ciblées passent en surbrillance (violet).

Vous pouvez copier un module unique (p. ex. l’EQ du canal 1), plusieurs modules distincts (p. ex. l’EQ du canal 1 + le compresseur du canal 3) ou l’intégralité d’un canal (tous les modules audio). Dans la fenêtre Paste, il est possible de coller sur plusieurs canaux simultanément.

Pour quitter le mode Copy/Paste, cliquez à nouveau sur le bouton Copy ou Paste en surbrillance.

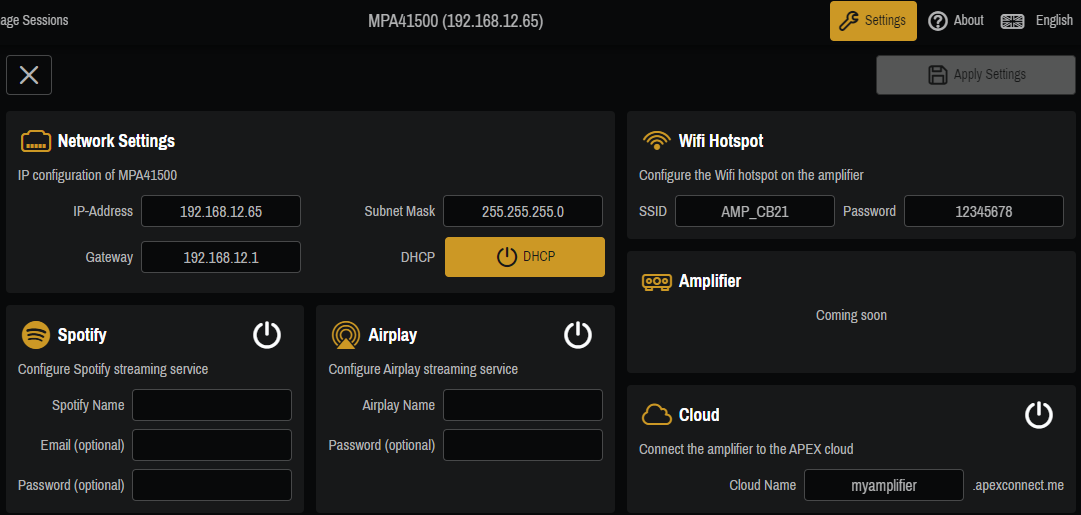

Settings

Network Settings

IP Address : affiche l’adresse IP de l’ampli. En mode DHCP, elle est attribuée par le routeur. En mode IP fixe (DHCP off), l’utilisateur doit la saisir manuellement.

Subnet mask : définit le sous-réseau. En DHCP, ce champ est rempli automatiquement. En IP fixe, l’utilisateur doit l’entrer manuellement.

Gateway : adresse du routeur. Renseignée automatiquement en mode DHCP, ou manuellement en IP fixe.

DHCP : active ou désactive l’attribution automatique. Si votre réseau n’a pas de routeur DHCP, réglez sur « Off » et assignez une IP fixe.

Le bouton Apply Settings applique les modifications. L’ampli peut apparaître hors ligne un court instant durant la mise à jour.

Wifi Hotspot

Le hotspot Wi-Fi intégré permet de connecter directement un PC sans nécessiter de routeur.

SSID : nom du réseau Wi-Fi généré par l’ampli (par défaut : AMP_XXXX) avec XXXX = chiffres correspondant à l’amplificateur et visibles en face avant.
Password : mot de passe pour se connecter au hotspot. (par défaut : 12345678).

Ces paramètres peuvent être personnalisés pour modifier l’accès ou renforcer la sécurité.

AMI se connecte automatiquement à l’amplificateur si votre ordinateur est connecté à son Hotspot WiFi. Cependant, si l’amplificateur ne remonte pas assez rapidement dans la liste « Amplifiers », cliquez sur « Add amplifier » et utilisez l’adresse IP ‘172.24.0.1’ pour vous connecter à l’amplificateur.

Spotify

Les amplis Active Audio et APG peuvent se comporter comme lecteurs Spotify. Sur l’application Spotify, vous verrez l’ampli dans la liste des appareils disponibles.

Spotify Name : nom affiché dans l’application Spotify
Email / Password : identifiants de compte Spotify Premium (optionnel). Si vous les saisissez, la lecture n’est autorisée qu’avec ce compte.

Assurez-vous que l’ampli dispose d’une connexion Internet via le port Ethernet CONTROL.

Airplay

Les amplis peuvent être utilisés comme récepteurs AirPlay (depuis un iPhone, iPad, Mac, etc.).

Airplay Name : nom affiché dans la liste des appareils AirPlay
Password : mot de passe pour sécuriser l’accès AirPlay

Cloud

Les amplis Active Audio et APG peuvent être contrôlés à distance via un identifiant cloud unique (ex. mycloudamplifier.apexconnect.me). Il est impératif qu’ils soient reliés à Internet via le port CONTROL.

Cloud Name : identifiant unique (au moins 10 caractères)

Pour se connecter à l’ampli depuis un autre site, dans AMI, cliquez sur « Add amplifier », puis entrez l’identifiant cloud comme adresse. exemple : mycloudamplifier.apexconnect.me.

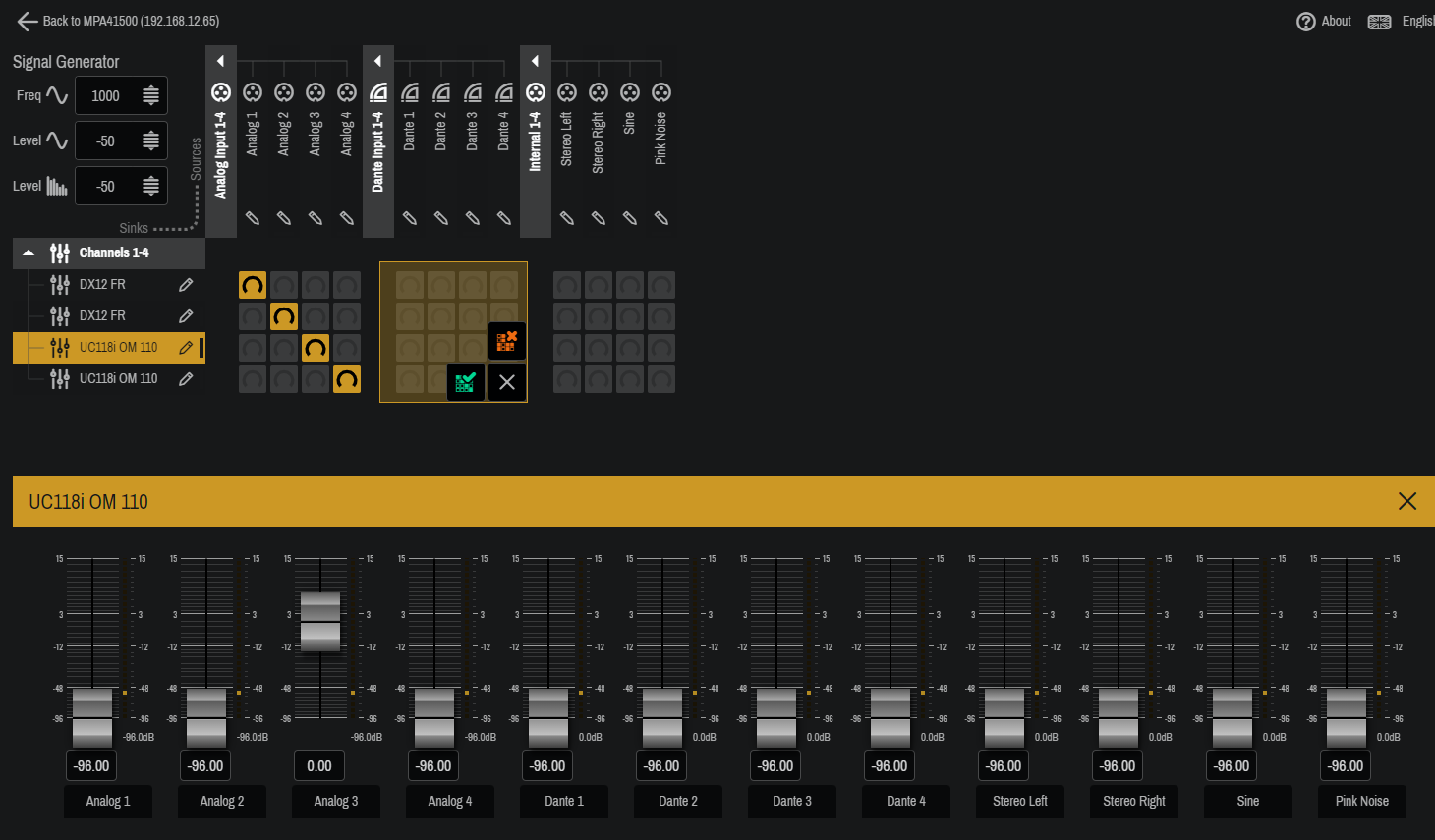

Routing

La page Routing vous permet de gérer le cheminement du signal de chaque entrée vers chaque sortie, ainsi qu’un générateur de signaux de test (sinusoïdal ou bruit rose).

Principes généraux

Accès : Le bouton « Routing » se trouve en haut à gauche de l’écran de contrôle.
Entrées en colonnes groupées par type : Analog (entrées à l’arrière), Dante (si carte Dante), ou Internal (Streaming Spotify/Airplay, générateurs de signaux internes).

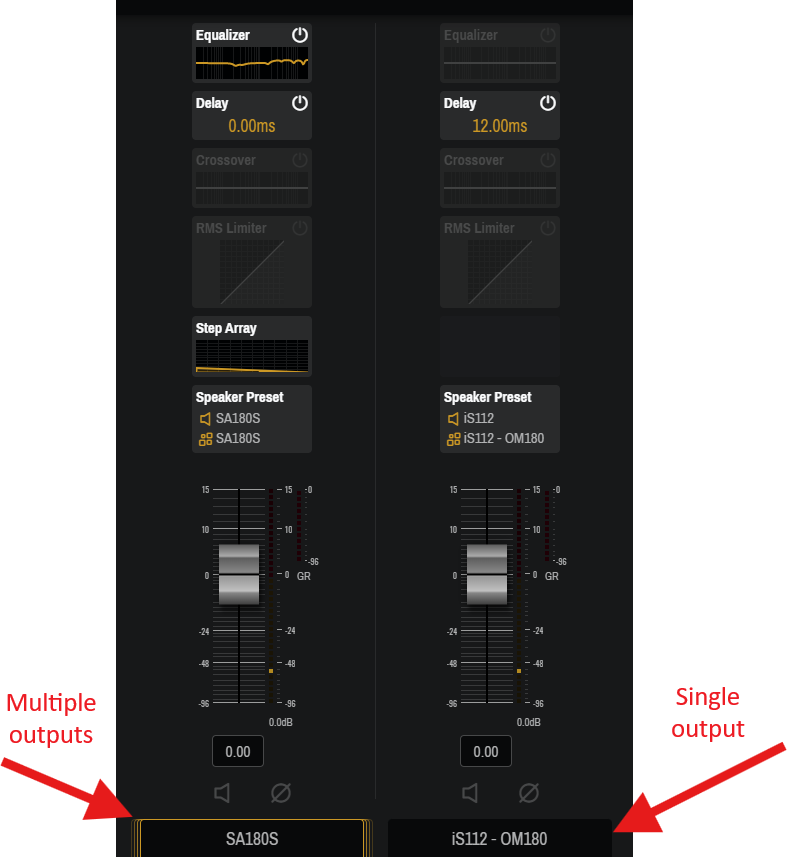

Sorties en lignes : Une sortie par canal d’ampli, sauf pour les presets multicanaux qui fusionnent plusieurs canaux (alors seule la première sortie est affichée).

Matrice de routage

Clic simple sur une case : active (gain à 0 dB) ou désactive le routage de l’entrée (colonne) vers la sortie (ligne).
Clic long : ouvre un fader de gain pour régler plus finement le niveau d’envoi.
Click & drag : sélection multiple pour cocher/décocher rapidement plusieurs cases.
Sélection par entrée : en cliquant sur le nom d’une entrée, un mixer apparaît vous permettant d’ajuster le niveau d’envoi de l’entrée vers chaque sortie.
Sélection par sortie : en cliquant sur le nom d’une sortie, un mixer apparaît vous permettant de régler la contribution de chaque entrée.

Générateur de signaux

Signal sinusoïdal : réglez la fréquence et l’amplitude.
Bruit rose : réglez l’amplitude.

Les signaux internes (sine, pink) apparaissent dans la section Internal des entrées. Vous pouvez alors router ces signaux de test vers une ou plusieurs sorties pour effectuer des mesures ou vérifications.

Les signaux de streaming (Spotify, Airplay) sont mixés sur les bus Stéréo Left et Stéréo Right de cette même section.

AMI Documentation v1.0.0

Installation

The AMI software can be downloaded from the Active Audio or APG website. Once the file is downloaded, run the installer and follow the instructions.

Amplifiers

Amplifiers compatible with AMI appear in this list, whether automatically detected on the network or added manually. Only the following models can be controlled:

Active Audio: MPA4350, MPA4700, MPA41500
APG: DA1.4, DA2.8, DA6

Automatic detection:
– Connect the computer to the amplifier’s Wi-Fi hotspot: the amplifier is detected automatically.
– OR connect the computer and the amplifier to the same local network (same subnet): the amplifier will be detected automatically.

Manual addition:
If no router is available or if you have a direct Ethernet link, you can add the amplifier by its IP address (shown on the front panel) via the “Add amplifier” button.

For each listed amplifier, you will find:

Information:
- Amplifier name
- IP address
- Model
- Firmware version
Controls:
- Rename amplifier
- Locate amplifier (an icon will blink on the amplifier’s display)
- Open the control screen

An offline amplifier (disconnected from the network) appears grayed out and is not controllable while it is disconnected.

Sessions

A session corresponds to the complete audio configuration of an amplifier. The “Sessions” column lets you work offline to create, edit, export, or save these configurations.

Main available actions:

Session name: easily identify the configuration
Description: specify its use or context
Duplicate Session: duplicate an existing session
Export (.ami): save the session to an .ami file
Rename / Edit Description: change the name or description
Edit Offline: open the session to edit audio parameters offline
Import Session: load a session from an .ami file
Add Session: create a new blank offline session
Remove Session: permanently delete a session

Loading and Saving

When you select both a session and an amplifier (highlighted), you can:

Apply Session: load the offline configuration into the amplifier (overwriting the amplifier’s settings)
Save Session: save the amplifier’s configuration as a new session
Update Session: overwrite an existing session with the amplifier’s current configuration

Before loading a session into the amplifier, it’s recommended to first save the amplifier’s current settings (in case you need to restore them).

Control Screen

The AMI control screen provides access to all detailed audio settings of an amplifier. Each channel has several modules: EQ, Delay, Crossover, Limiter, Speaker Presets, Channel Gain, Step Array (if applicable), and a Copy/Paste mode.

The generic view displays, in columns, all channels of the amplifier. Each module (EQ, Delay, etc.) is shown as a thumbnail summarizing its settings. You can thus get a complete overview of your setup at a glance.

Each column represents one channel.
Each thumbnail corresponds to a module (EQ, Delay, etc.).
A click on a thumbnail opens the detailed editing of that module.

EQ

Each channel has a 12-band parametric EQ. The Info button displays a guide describing the impact of each frequency band.

The graphic area shows:

The overall frequency response of the EQ
The response of the selected EQ band
A handle to adjust the frequency and gain
A control of the quality factor (Q) via the mouse wheel

For each EQ band:

Filter type (Highpass, Lowshelf, Peak, Highshelf, or Lowpass)
Enable/disable the band
Center frequency
Gain or slope (depending on filter type)
Quality factor (Q), shown as a standard value or fraction of an octave

Reset resets the EQ to flat.
Load Settings / Save Settings: import/export parameters in JSON format.
The ON/OFF button bypasses the entire EQ.

Delay

Each channel has an adjustable delay from 0 to 250 ms. The display can switch between milliseconds, meters, or feet to simplify configuration.

Usage examples:

Time alignment between multiple speakers for better sound coherence
Compensation for physical placement offsets of speakers

Crossover

Each channel has a crossover consisting of a high-pass and a low-pass filter. These filters can be enabled or disabled independently.

Cutoff frequency: each filter can have its own frequency
Filter type: Bessel, Linkwitz-Riley, or Butterworth
Slope: depends on the chosen filter type (e.g. 12 dB/oct, 24 dB/oct, etc.)

The Bypass button at the top left disables the entire crossover.

Limiter

Each channel has an RMS limiter to protect speakers and control dynamics.

Threshold (in Volts): determines at which level the signal is compressed
Attack: limiter reaction time (in ms)
Release: release time (in ms)
Bypass: disables the limiter

The associated graph displays the output level and gain reduction in real time. The threshold can also be adjusted directly on the graph (depending on the interface).

Speaker Presets

The Speaker Presets module lets you select settings tailored to the speaker connected to a channel. By default, if no preset is selected (No Selection), the channel is muted to avoid any risk of inappropriate signal.

Key controls:

Clear current Preset: disables the current preset, channel returns to mute. A second click is needed to confirm the clear action.
Apply Selected Preset: loads the preset to the channel; it is recommended to do so before physically connecting the speakers

The preset browser allows you to select speaker settings, sorted by brand/model and usage. The Description field indicates its characteristics and recommended use.

Multichannel Presets

Some presets manage multiple channels (e.g. cardio sub, multi-way line array, Step Array columns speakers). In this case, AMI merges the channels involved and applies the appropriate audio settings. The merged channels appear highlighted in the interface. An info message indicates which channels are occupied by the preset.

Channel Gain

The Channel Gain section allows you to adjust each channel’s output level and access key controls:

Gain fader: Adjusts the channel output level. If the interface is too small, only a numeric field is displayed; click it to reveal the fader.
Mute: Cuts the channel’s signal.
Phase Inversion: Inverts the signal polarity.
Output VU meter: Shows the real-time output level.
Gain reduction meter (if a limiter or dynamic processing module is active)
Channel name: Click the name to rename the channel.

Step Array

The Step Array module appears when a dedicated preset is loaded on a channel. It is a directivity technology (DGRC) patented by Active Audio, allowing precise control of the sound beam in reverberant or acoustically challenging venues.

Acoustic Simulation

The simulation shows the vertical dispersion of the speaker for various frequency bands: Full Range, Voice Range, 250 Hz, 500 Hz, 1 kHz, 2 kHz, 4 kHz, and 8 kHz. The Range and Balance parameters affect the sound coverage, reinforcing either the near or far zone.

You can also set the column height (Height) by moving the black rectangle on the graph or via the provided slider.

Up to four listening planes (audiences) can be defined to analyze coverage:

Enable/disable each listening plane as needed.
Edit the X and Z coordinates of each plane by moving them on the graph or via numeric fields.
The curve above the plane shows the sound level: the further the curve is from the plane, the higher the level.

Directivity Controls

Range: adjust coverage toward the near zone (left handle) or the far zone (right handle).
Balance: boost the level for near or far listeners to homogenize coverage.

For example, if the speaker is very close to a microphone, you might reduce the near zone level to avoid feedback, and limit coverage to the back walls to reduce reflections.

For more information on Step Array (DGRC) technology, see the Active Audio site.

Copy Paste

The Copy/Paste mode lets you duplicate the audio module settings of one or more modules from one channel to another without having to manually reconfigure each module.

General Operation

Click the Copy icon to enter copy mode.
Select the modules you want to copy (EQ, Limiter, etc.).
The copied modules appear highlighted (green).
Click the Paste icon to paste onto one or more other channels. Target areas appear highlighted (purple).

You can copy a single module (e.g. channel 1’s EQ), multiple distinct modules (e.g. channel 1’s EQ + channel 3’s compressor), or an entire channel (all audio modules). In the Paste window, it is possible to paste onto several channels simultaneously.

To exit Copy/Paste mode, click again on the Copy or Paste button.

Settings

Network Settings

IP Address: displays the amplifier’s IP address. In DHCP mode, it is assigned by the router. In static IP mode (DHCP off), the user must enter it manually.

Subnet mask: defines the subnet. In DHCP mode, this field is automatically filled. In static IP mode, the user must enter it manually.

Gateway: the router’s address. Automatically filled in DHCP mode, or entered manually in static IP mode.

DHCP: enables or disables automatic assignment. If your network has no DHCP router, set this to “Off” and assign a fixed IP.

The Apply Settings button applies changes. The amplifier may appear offline briefly during the update.

Wi-Fi Hotspot

The built-in Wi-Fi hotspot allows direct connection of a PC without requiring a router.

SSID: the Wi-Fi network name broadcast by the amplifier (By default: AMP_XXXX) with XXXX=numbers corresponding to the amplifier and displayed by the front panel.
Password: the password to connect to the hotspot. (By default: 12345678).

These settings can be customized to change access or enhance security.

AMI automatically connects to the amplifier if your computer is connected to its WiFi Hotspot. However, if the amplifier does not appear quickly enough, click on "Add amplifier" and use the IP address '172.24.0.1' to connect to the amplifier.

Spotify

Active Audio and APG amplifiers can act as Spotify players. In the Spotify application, you will see the amplifier in the list of available devices.

Spotify Name: the name displayed in the Spotify application
Email / Password: Spotify Premium account credentials (optional). If provided, playback is restricted to that account.

Ensure that the amplifier has an Internet connection via the CONTROL Ethernet port.

Airplay

Amplifiers can be used as AirPlay receivers (from an iPhone, iPad, Mac, etc.).

Airplay Name: the name displayed in the list of AirPlay devices
Password: a password to secure AirPlay access

Cloud

Active Audio and APG amplifiers can be controlled remotely via a unique cloud identifier (e.g. mycloudamplifier.apexconnect.me). They must be connected to the Internet via the CONTROL port.

Cloud Name: a unique ID (at least 10 characters)

To connect to the amplifier from another location in AMI, click on “Add amplifier,” then enter the cloud identifier as the address. Example: mycloudamplifier.apexconnect.me.

Routing

The Routing page lets you manage the signal path from each input to each output, as well as a test signal generator (sine or pink noise).

General Principles

Access: The “Routing” button is at the top left of the control screen.
Inputs in column groups by type: Analog (rear inputs), Dante (if a Dante card is present), or Internal (Spotify/Airplay Streaming, internal signal generator).
Outputs in rows: One output per amplifier channel, except for multichannel presets that merge multiple channels (only the first output is shown).

Routing Matrix

Single click on a cell: enables (0 dB) or disables routing from an input (column) to an output (row).
Long click: opens a gain fader for more precise control.
Click & drag: multi-select to quickly check/uncheck multiple cells.
Select by input: by clicking on an input name, a mixer appears to let you set the send level to each output.
Select by output: by clicking on an output name, a mixer appears to let you adjust contributions from each input.

Signal Generator

Sine wave: adjust frequency and amplitude.
Pink noise: adjust amplitude.

These internal signals (sine, pink) appear under the Internal section of inputs. You can then route these test signals to one or more outputs for measurement or checks.

Streaming signals (Spotify, Airplay) are mixed onto the Stereo Left and Stereo Right buses in the same section.
